Voyage au cœur des capteurs intra-oraux

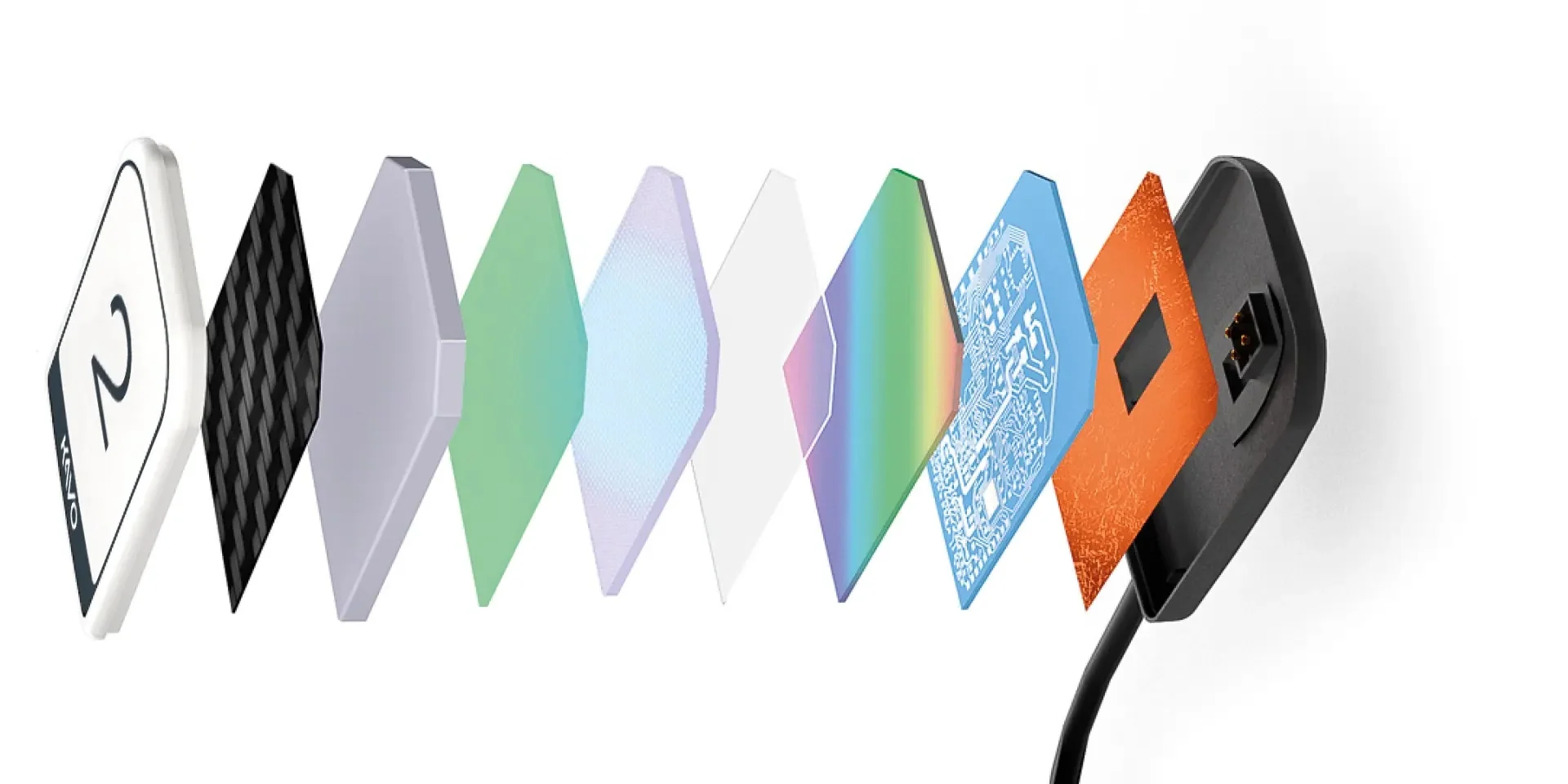

Voyage au cœur des capteurs intra-oraux : Comprendre la technologie multicouche

Pour les chirurgiens-dentistes , la radiologie numérique est devenue une norme absolue, offrant des diagnostics immédiats et précis au fauteuil. Mais derrière la finesse et les performances spectaculaires des capteurs intra-oraux de dernière génération se cache un secret d'ingénierie redoutable : la technologie multicouche. Loin d'être de simples réceptacles numériques, ces dispositifs sont de véritables "sandwiches" technologiques de quelques millimètres d'épaisseur, conçus pour maximiser la qualité d'image tout en garantissant une durabilité extrême.

Décryptage de cette architecture sophistiquée, couche par couche.

1. Le Scintillateur : La première ligne de conversion Lorsqu'un faisceau de rayons X traverse la dent, il frappe d'abord la couche supérieure du capteur : le scintillateur. Souvent composé d'Iodure de Césium (CsI) déposé directement, ce composant a pour rôle crucial de convertir les rayons X invisibles en photons de lumière visible. La structure "micro-colonnaire" ou en "aiguilles" de l'Iodure de Césium permet de canaliser la lumière et de réduire la dispersion du signal (crosstalk). Ce processus garantit des images d'une netteté exceptionnelle et permet surtout d'obtenir une excellente acquisition HD en utilisant une très faible dose de rayonnement, protégeant ainsi la santé du patient.

2. La Plaque à Fibres Optiques (FOP) : Le filtre intelligent

Juste en dessous du scintillateur se trouve la plaque de fibres optiques (FOP). Cette couche joue un double rôle fondamental. Premièrement, elle agit comme un collimateur : elle guide la lumière émise par le scintillateur de manière rectiligne vers la puce numérique, ce qui assure un rapport signal/bruit très élevé et des contrastes saisissants. Des innovations propriétaires, telles que la technologie FIBER2PIXEL, utilisent même des microfibres à large spectre pour offrir une différenciation ultra-précise des tissus dentaires (os, racines, pulpe). Deuxièmement, la FOP agit comme un bouclier anti-radiation. Elle filtre tous les rayons X résiduels qui n'auraient pas été convertis par le scintillateur. En bloquant ces rayonnements, elle protège l'électronique sous-jacente d'une dégradation prématurée, prolongeant ainsi considérablement la durée de vie du capteur.

3. Le Capteur CMOS : Le cœur numérique Haute Définition

 C'est la véritable "caméra HD" du dispositif. Le détecteur CMOS (Complementary Metal Oxide Semiconductor) réceptionne la lumière guidée par les fibres optiques et la numérise. Dotée de millions de pixels mesurant à peine 15 à 20 microns, cette puce génère des images d'une résolution théorique pouvant dépasser les 33 lp/mm. Couplée à une électronique avancée (encodage sur 12 à 16 bits), elle est capable de restituer jusqu'à 60 000 nuances de gris. C'est ce qui permet au praticien de distinguer les moindres détails anatomiques, essentiels pour des diagnostics pointus en endodontie ou en implantologie.

4. Les Couches Antichocs : Une armure à toute épreuve

Le quotidien d'un cabinet dentaire est exigeant. Pour éviter qu'une chute accidentelle ou la pression occlusale d'un patient ne détruise l'électronique de pointe, la technologie multicouche intègre des boucliers mécaniques. Les capteurs sont équipés de couches élastiques internes absorbant les chocs. Certains fabricants renforcent encore cette robustesse en insérant une plaque en fibre de carbone spécifique pour protéger le capteur contre les morsures.

En conclusion

 La technologie multicouche est le pilier de la radiologie intra-orale moderne. En combinant un scintillateur haute sensibilité, des fibres optiques protectrices, un détecteur CMOS ultra-précis et des couches d'absorption des chocs, elle offre le compromis parfait. Elle permet aux dentistes d'obtenir des clichés d'une fiabilité clinique incontestable du premier coup, tout en investissant dans un matériel robuste et en appliquant le principe ALARA (réduction de la dose d'irradiation) pour le plus grand confort de leurs patients.
