Une seule minuterie pour deux générateurs : l'astuce pour les cabinets multi-fauteuils

L’aménagement technique d’un cabinet dentaire comportant plusieurs salles de soins ou plusieurs fauteuils d'examen exige un arbitrage permanent entre budget, ergonomie et rationalisation de l'espace mural.

Dans les structures multi-fauteuils, multiplier inutilement les consoles de commande de radiographie peut rapidement alourdir les coûts et encombrer les cloisons. Pour répondre à ce défi, des fabricants de radiologie ont développé une solution d'une grande efficacité : la centralisation des commandes via une seule minuterie capable de piloter deux générateurs radiogènes.

Dans une configuration classique, chaque générateur de radiographie intra-orale nécessite sa propre minuterie murale pour paramétrer la tension, le courant et le temps d'exposition.

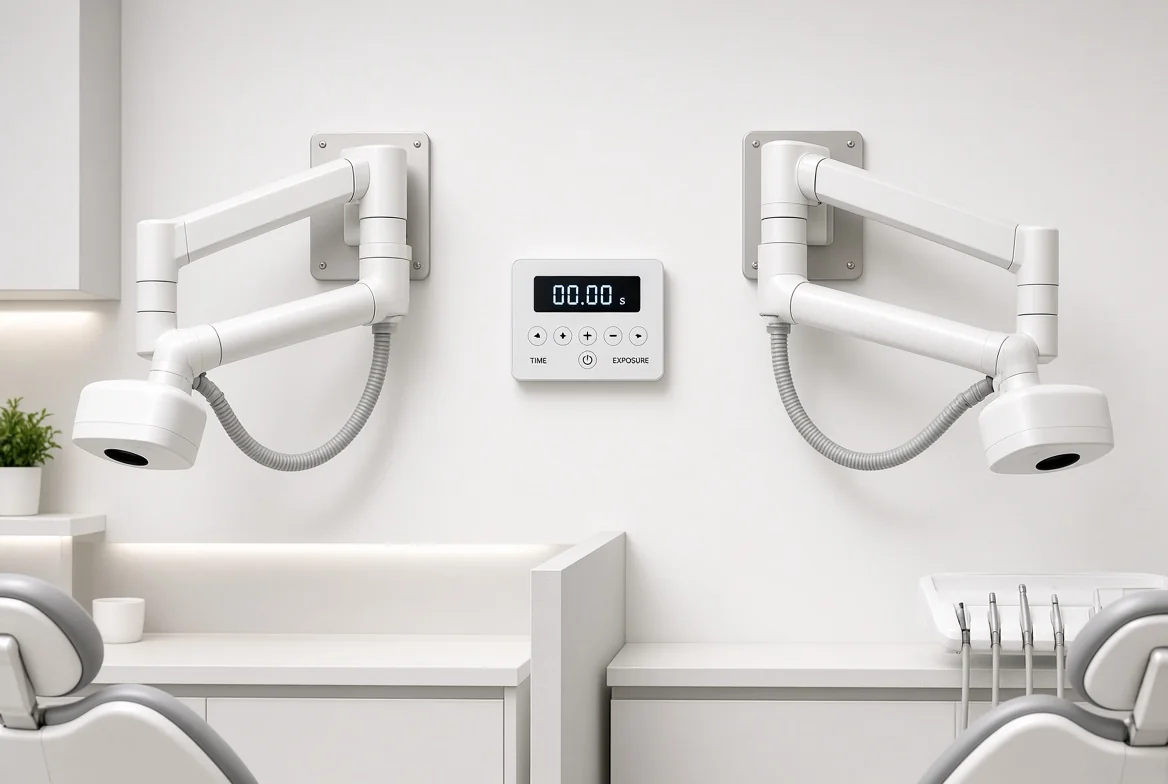

Le système développé sur les gammes X-Mind® (Acteon / Satelec / de Götzen) rompt avec ce schéma en proposant une minuterie unique capable d'interagir avec deux têtes radiogènes distinctes. Fixée en un point central entre deux espaces d'examen ou dans un sas dédié, une seule minuterie assure l'intégralité du contrôle opérationnel de deux générateurs.

Cette mutualisation offre deux bénéfices immédiats :

• Un gain financier direct : Le cabinet évite l'achat d'un second boîtier de contrôle électronique, réduisant le coût d'équipement global.
• Un encombrement mural minimal : L'espace sur les cloisons est préservé, offrant un environnement visuel épuré et moderne.

La minuterie centralisée X-Mind n'est pas limitée à un seul matériel : elle repose sur une architecture dite « multi-technologies ». Elle peut interconnecter et piloter différentes technologies de générateurs :

• Deux générateurs à courant continu (DC) : pour bénéficier du potentiel constant haute fréquence.
• Deux générateurs à courant alternatif (AC) : pour piloter des têtes conventionnelles.
• Une configuration hybride (1 X-Mind AC + 1 X-Mind DC) : permettant d'associer deux générateurs de technologies différentes sur la même console.

Pour les générateurs en courant alternatif (AC), la minuterie intègre une technologie brevetée auto-compensatrice. Le microprocesseur analyse les variations de tension du secteur électrique et ajuste automatiquement le temps d'exposition pour délivrer une dose rigoureusement constante au patient, éliminant les erreurs de sur-exposition ou sous-exposition.

Sur le plan opérationnel, la gestion de deux générateurs depuis un boîtier unique reste très simple pour l’équipe soignante :

Le panneau de commande comporte des touches de sélection directes notées D'une simple pression, le praticien ou l'assistant bascule d'une tête radiogène à l'autre. Les voyants lumineux du panneau indiquent clairement quel générateur (Rx1 ou Rx2) est actif.

Lors de l'installation, le technicien configure la carte électronique interne grâce à un bloc de 8 micro-interrupteurs (dip-switches). Ces commutateurs permettent de déclarer la présence de chaque tête radiogène, d'indiquer le type d'alimentation (AC ou DC) de chacune et la longueur des cônes raccordés.

Chaque générateur connecté peut être associé à son propre bouton de déclenchement à distance (ou interrupteur manuel déporté). L'opérateur déclenche le tir en toute sécurité à une distance minimale de 2 mètres ou depuis l'extérieur de la pièce.

La minuterie centralisée préserve le confort d'utilisation au quotidien :

• Sauvegarde des paramètres : L'appareil conserve en mémoire les derniers réglages et temps d'exposition sélectionnés avant son extinction.
• Mise en veille automatique : Après quelques minutes d’inactivité, la minuterie passe automatiquement en mode veille économique, désarmant les tirs radiologiques pour prévenir tout déclenchement accidentel. Une touche du clavier réactive l'unité en mode armé.

La possibilité de piloter deux générateurs radiogènes avec une seule minuterie est une solution particulièrement intelligente pour les cabinets dentaires multi-fauteuils. En conjuguant économie d'équipement, compatibilité multi-technologies (AC et DC) et simplicité d'utilisation, ce dispositif rationalise l'espace de soin tout en garantissant une sécurité radiologique optimale.
