Le principe ALARA/ALADA en pratique : l'utilité des collimateurs rectangulaires

En radiologie dentaire intra-orale, la recherche de l'image diagnostique parfaite s'accompagne d'une responsabilité incontournable : la gestion rigoureuse de la dose de radiations délivrée au patient. Cette exigence de radioprotection s'incarne à travers deux principes fondamentaux : le concept classique ALARA (As Low As Reasonably Achievable — aussi bas que raisonnablement possible) et son évolution moderne ALADA (As Low As Diagnostically Acceptable — aussi bas qu'acceptable pour le diagnostic).

Appliquer le principe ALADA signifie qu'aucune exposition aux rayons X ne doit dépasser le niveau strictly nécessaire à l'obtention d'une information diagnostique exploitable. Pour concrétiser cette règle au quotidien sans altérer la clarté des clichés, les praticiens disposent d'un équipement simple, économique et d'une efficacité redoutable : le collimateur rectangulaire.

Pendant longtemps, les générateurs de radiographie intra-orale ont été livrés de série avec un cône de visée circulaire standard d'un diamètre de 60 mm. Bien que pratique pour orienter le faisceau à l'œil nu, cette géométrie ronde présente une incohérence physique évidente avec les récepteurs d'images modernes.

En effet, qu'il s'agisse de capteurs numériques directs (CMOS ou CCD de taille 0, 1 ou 2), de plaques au phosphore (PSP) ou de films argentiques, les supports d'images intra-oraux sont tous de forme rectangulaire (avec des dimensions courantes telles que 30x40 mm, 2x3 cm ou 3x4 cm).

Lorsqu'un faisceau circulaire de 60 mm de diamètre frappe un capteur rectangulaire, une part importante du rayonnement dépasse largement les bords du récepteur. Cette surface excédentaire irradie inutilement les tissus sains adjacents du patient — notamment la joue, la langue, les glandes salivaires ou la thyroïde — sans apporter le moindre bénéfice pour le diagnostic.

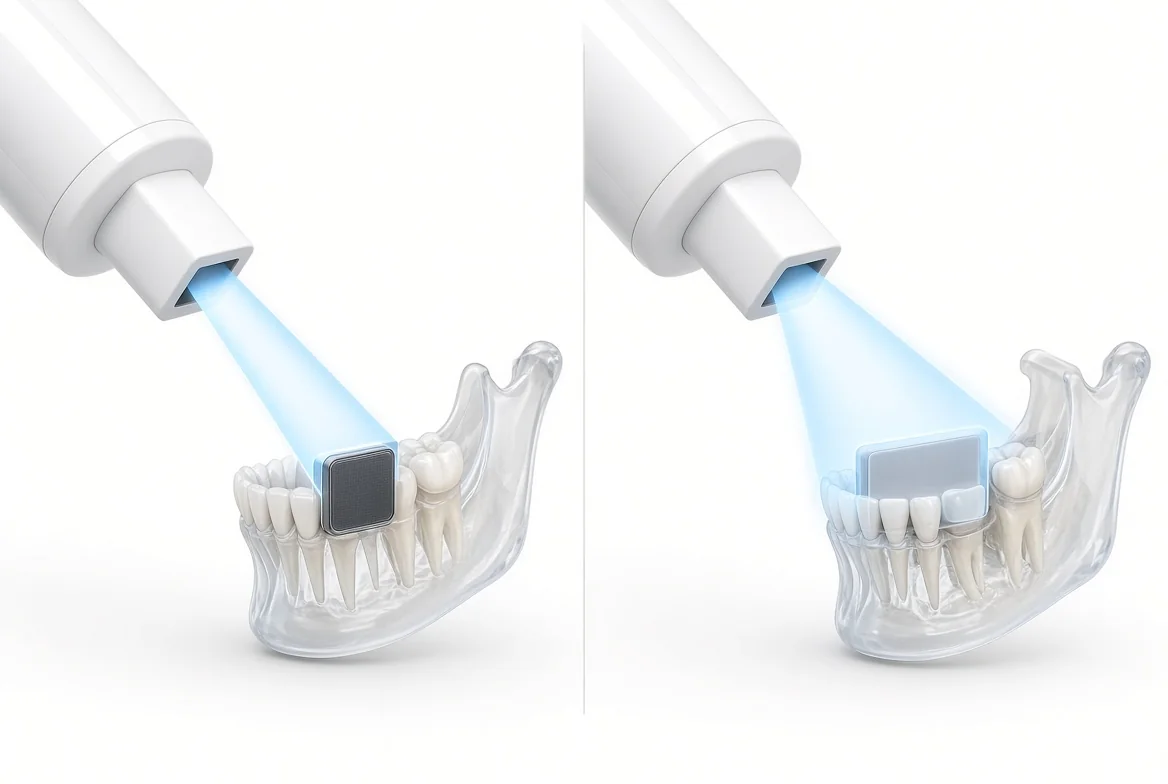

L'ajout d'un dispositif de limitation de faisceau rectangulaire (ou collimateur rectangulaire) permet d'adapter précisément la forme et la taille du faisceau émis aux dimensions exactes du capteur utilisé (par exemple des ouvertures de 35x44 mm, 38x25 mm ou 20x30 mm).

L'impact sur la radioprotection du patient est immédiat et massif :

• Une diminution spectaculaire de la surface exposée : Les études et notices techniques des fabricants (comme celles de Vatech pour l'EzRay Air) démontrent que l'utilisation d'un collimateur rectangulaire réduit la dose de rayonnement reçue par le patient jusqu'à 60 % de la dose d'un cône rond classique.

• Une baisse importante du Produit Dose-Surface (DAP) : En mesurant l'exposition en mGy·cm² sur des appareils comme le X-MIND® unity d'ACTEON ou l'Heliodent Plus de Dentsply Sirona, l'interposition d'une limitation rectangulaire divise immédiatement par deux ou trois la valeur de DAP enregistrée pour un même temps de pose.

• Une réduction des rayonnements dispersés : En restreignant le volume de tissus traversés par les rayons X, la collimation rectangulaire diminue la production de radiations secondaires (rétrodiffusion). Cela protège non seulement l'opérateur et le patient, mais améliore également le contraste intrinsèque de l'image en évitant le voile de rayonnement sur le capteur.

Pour optimiser encore davantage la qualité du faisceau conformément au principe ALADA, les fabricants recommandent d'associer le collimateur rectangulaire à un cône long offrant une distance foyer-peau (DSP ou SSD) d'au moins 30 cm (12 pouces), contre 20 cm (8 pouces) pour les cônes courts.

Cette distance allongée permet d'obtenir des rayons X plus parallèles et homogènes. Elle réduit l'agrandissement géométrique de la dent, minimise la pénombre de contour et diminue la dose d'exposition reçue par la peau du patient.

Cette combinaison est largement proposée sur l'ensemble des générateurs modernes du marché (KaVo ProXam iX, MyRay RXDC HyperSphère, DEXIS FOCUS, Belmont PHOT-X IIs, Dürr Dental VistaIntra).

Si le collimateur rectangulaire offre une protection maximale, son ajustement serré autour du capteur exige une précision de centrage rigoureuse. Une erreur d'alignement à l'œil nu peut entraîner une « coupe de cône » (cone cut), rendant une partie de l'image blanche et inexploitable.

Pour appliquer sereinement cette technique au fauteuil, l'utilisation de systèmes de positionnement avec anneau de guidage (angulateurs) combinés à la technique du parallélisme est vivement conseillée. L'angulateur verrouille l'alignement mécanique parfait entre le cône rectangulaire et le capteur, garantissant des clichés réussis du premier coup, sans risque de devoir répéter l'exposition.

Le passage à la collimation rectangulaire est l'un des moyens les plus simples, efficaces et directement mesurables pour concrétiser le principe ALARA/ALADA au cabinet dentaire. En réduisant jusqu'à 60 % l'irradiation inutile des tissus périphériques tout en améliorant le contraste de l'imagerie numérique, le collimateur rectangulaire réconcilie sécurité maximale du patient et haute précision diagnostique.
