La technologie panoramique multicouche (S-Pan, Insight 2.0, Tomosharp) : Comment les reconstructions 2D automatiques compensent les légers défauts de positionnement du patient

En radiographie panoramique dentaire 2D, l'obtention d'une image d'une netteté optimale a longtemps dépendu d'un alignement rigoureux de l'anatomie du patient au sein du couloir focal de l'appareil. Dans la pratique quotidienne, le moindre écart d'inclinaison de la tête, une asymétrie d'arcade ou un léger mouvement durant l'exposition entraînent des zones d'ombre, du flou ou des distorsions.

Pour résoudre cette contrainte clinique majeure, les fabricants d'imagerie médicale ont développé des technologies de panoramique multicouche et de reconstruction automatique. Grâce à des procédés intelligents tels que S-Pan (Dürr Dental), Tomosharp (Carestream Dental) et Insight Pan / 2.0 (Vatech), le logiciel compense de manière autonome les légères erreurs de positionnement pour offrir des clichés d'une clarté constante.

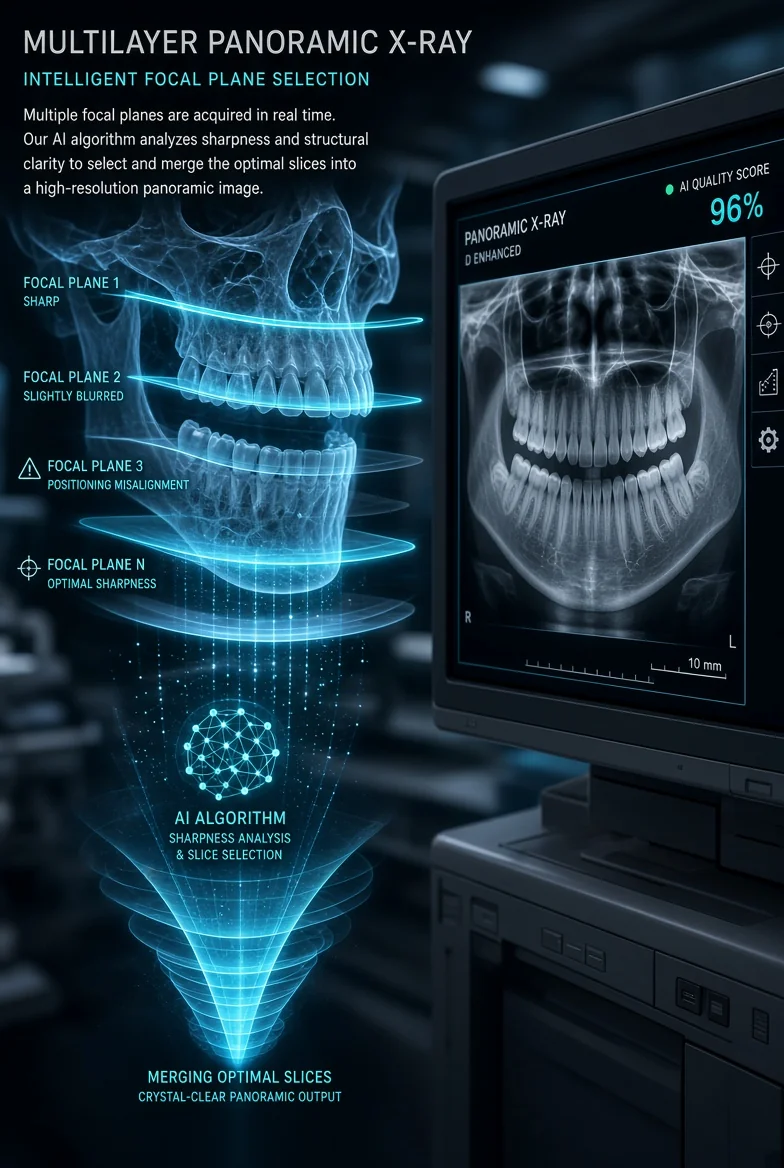

Les systèmes de panoramique traditionnels s'appuient sur un couloir focal théorique fixe, élaboré pour une « dentition moyenne ». À l'opposé de cette approche rigide, la technologie S-Pan mise au point par Dürr Dental enregistre simultanément un grand nombre de couches parallèles lors de la rotation du bras.

Une fois les données acquises, l'algorithme analyse l'ensemble des coupes et sélectionne automatiquement, dans chaque zone de l'image, les fragments qui présentent la définition la plus nette. Ces sections d'images optimales sont ensuite fusionnées pour reconstruire une vue panoramique unique. Ce procédé prend en compte la morphologie effective du patient, incluant l'inclinaison propre des dents et les irrationalités de la dentition. Les écarts de placement sont ainsi compensés dans certaines limites, épargnant au praticien et au patient la répétition d'examens inutilement irradiants.

Chez Carestream Dental, la compensation des défauts de positionnement repose sur la génération d'algorithmes avancés baptisés Tomosharp. Lors d’une prise de vue panoramique, la technologie Tomosharp examine l'intégralité du volume d'acquisition pour identifier automatiquement la zone anatomique offrant la meilleure résolution.

Même si le patient présente une position légèrement imparfaite ou une anatomie complexe, l'algorithme reconstruit l'image 2D idéale en sélectionnant les zones les plus précises.

Cette tolérance accrue simplifie la procédure pour l'équipe soignante tout en assurant une qualité d'image constante. Sur des systèmes comme le CS 9600, cette technologie s'associe au dispositif SmartAuto Pan, où une première vue de repérage à faible dose évalue la forme en 3D de la mâchoire et la position réelle du patient pour calculer automatiquement la trajectoire et les paramètres d'exposition adaptés.

Vatech aborde le problème de l'alignement avec une approche tridimensionnelle de la 2D grâce à l'Insight Pan. Lorsqu'un détail anatomique ou une racine se situe en dehors du couloir focal standard d'une panoramique conventionnelle, il risque de disparaître ou d'apparaître flou.

L'Insight Pan résout cette limite en capturant une image panoramique composée de 41 couches distinctes, découpées à 1 mm d'intervalle à travers le couloir focal. Le praticien peut ainsi naviguer en profondeur dans l'image pour examiner 41 plans de coupe différents.

Cette fonctionnalité permet d'explorer des zones anatomiques complexes, d'identifier des canaux ou racines cachés et de poser des diagnostics précis en parodontie ou endodontie, même en présence d'une arcade atypique. La version Insight 2.0 enrichit ce principe par la fonctionnalité Free FOV, permettant de cibler spécifiquement la région d'intérêt à explorer.

En affranchissant le diagnostic 2D des contraintes d'un positionnement millimétré, les technologies panoramiques multicouches apportent des avantages concrets au cabinet dentaire :

• Réduction drastique des reprises d'expositions, s'inscrivant pleinement dans la démarche de radioprotection ALARA.
• Gain de temps clinique pour l'équipe soignante lors de la mise en place du patient.
• Sécurité diagnostique accrue, grâce à une netteté systématique sur l'ensemble de l'arcade dentaire.
