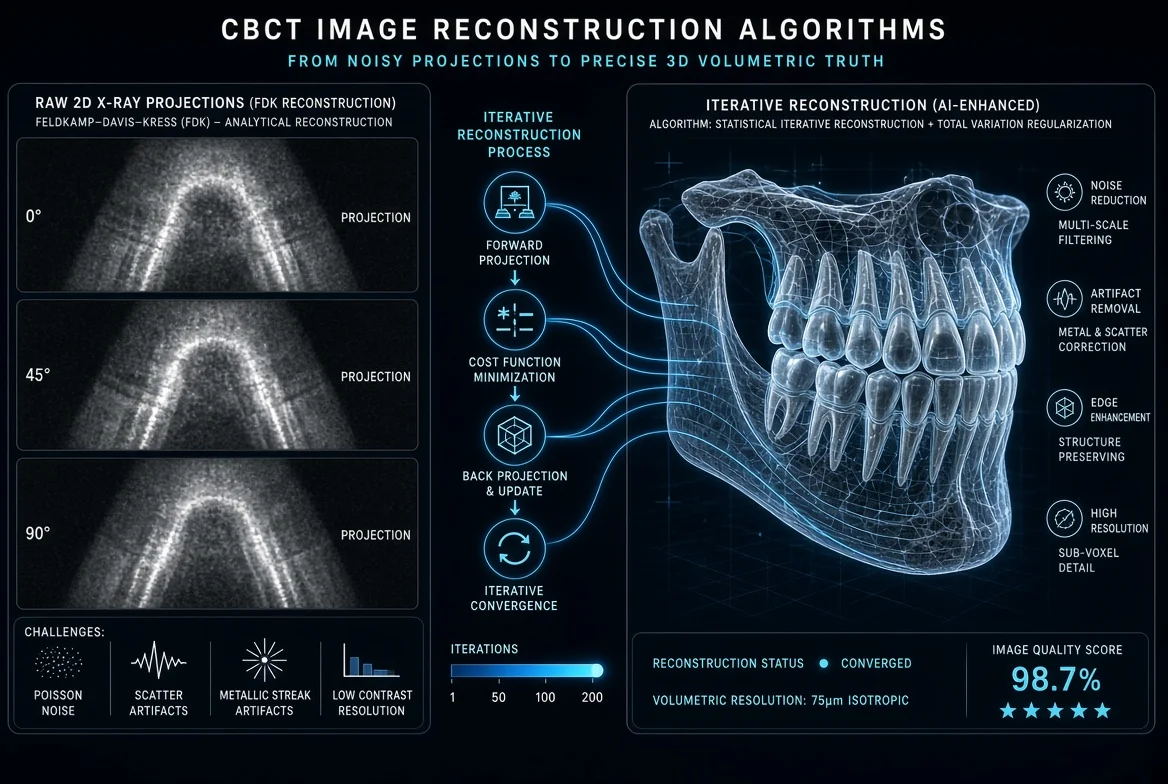

Algorithmes de reconstruction 3D : De la méthode FDK aux approches itératives et optimisées en CBCT

En radiographie dentaire tridimensionnelle (CBCT), la capture des projections radiologiques 2D par le capteur ne constitue que la première étape du processus. Pour transformer ces données brutes en un volume tridimensionnel haute définition utilisable pour le diagnostic, l'ordinateur de traitement doit exécuter un algorithme de reconstruction.

Historiquement, l'algorithme analytique FDK (Feldkamp, Davis et Kress) s'est imposé comme le socle standard de la reconstruction volumétrique. Cependant, face aux exigences accrues de résolution, de réduction des doses d'irradiation et de suppression des artéfacts, l'imagerie dentaire moderne fait évoluer cette base FDK vers des procédés d'itération et des algorithmes d'optimisation avancés.

1. L'algorithme FDK : Le standard analytique de référence

Sur de nombreux systèmes CBCT (notamment la gamme Carestream Dental), l'algorithme FDK constitue la méthode de reconstruction volumétrique de base utilisée pour traiter les données après l'exposition. Dans les logiciels d'imagerie, la mention FDK / MAR indique qu'aucun filtre de correction spécifique n'a encore été appliqué sur la reconstruction 3D initiale.

Si la méthode analytique FDK offre l'avantage d'une reconstruction rapide du volume (souvent obtenue en quelques secondes), elle présente des limites inhérentes à son principe mathématique direct :

• Sensibilité au bruit numérique : Lorsque les paramètres d'irradiation sont diminués pour protéger le patient, la reconstruction FDK classique génère un bruit visuel qui altère la lisibilité des détails fins.
• Vulnérabilité aux artéfacts métalliques : En présence d'objets fortement radio-opaques (implants, couronnes, tenons), la méthode FDK produit des ombres portées et des stries qui masquent l'os environnant.
• Incapacité à corriger le bougé : Elle ne compense pas les micro-mouvements incontrôlés du patient pendant la rotation de l'appareil.

2. L'émergence des reconstructions itératives : L'exemple de la technologie CST

Pour franchir les limites des reconstructions analytiques directes, les constructeurs développent des approches basées sur l'itération algorithmique. L'un des exemples les plus parlants décrits dans les équipements récents est la technologie CST (Fine Capture Technology) intégrée par Vatech sur sa gamme Green X.

Contrairement à une rétroprojection FDK standard réalisée en une seule passe, la technologie CST itère le processus de reconstruction 10 fois plus qu'une machine classique. Grâce à cette répétition itérative du calcul de reconstruction, le logiciel élimine progressivement le bruit numérique et reproduit la véritable structure anatomique de manière ultra-fidèle. Ce traitement itératif permet d'abaisser les paramètres d'irradiation tout en conservant une image d'une netteté exceptionnelle.

3. Les algorithmes d'optimisation ciblés (MAR, ANR, CALM, True Low Dose)

En superposition ou en complément de la reconstruction de base FDK, les systèmes 3D modernes intègrent des briques algorithmiques spécialisées :

• Réduction des artéfacts métalliques (MAR) : Des algorithmes comme CS MAR (Carestream), VistaVox MAR (Dürr Dental), SMAR-T (Acteon) ou ARA (KaVo) interviennent pour corriger les données corrompues par le métal (le volume est alors identifié comme FDK / MAR). Ils éliminent automatiquement les opacités et les bandes sombres. Le logiciel CS 3D Imaging propose même un outil de comparaison dynamique en temps réel pour afficher l'image FDK brute face à l'image filtrée MAR afin d'éviter toute erreur d'interprétation.
• Réduction du bruit avec préservation des contours (ANR / AINO / EPNR) : Les algorithmes ANR ou AINO filtrent le bruit de fond tout en préservant scrupuleusement les structures anatomiques à fort contraste, telles que l'os cortical, l'espace des desmodontes ou les canaux radiculaires secondaires.
• Correction algorithmique du mouvement (CALM) : L'algorithme CALM analyse les projections durant la phase de reconstruction pour détecter et rectifier les effets des mouvements du patient, évitant ainsi de devoir répéter l'exposition.
• Reconstruction à très faible dose (True Low Dose) : Des algorithmes comme True Low Dose (Acteon) ou LDT (DEXIS) retravaillent la reconstruction pour révéler toutes les structures anatomiques, même sur des acquisitions réalisées à dose ultra-réduite.

Conclusion

Si la méthode analytique FDK demeure la fondation historique de la reconstruction 3D en CBCT, la radiologie dentaire moderne repose désormais sur l'alliance des procédés itératifs (comme le CST) et des algorithmes intelligents de filtrage (MAR, ANR, CALM). Cette évolution garantit des images d'une précision diagnostique optimale tout en respectant strictement le principe de radioprotection ALARA.
